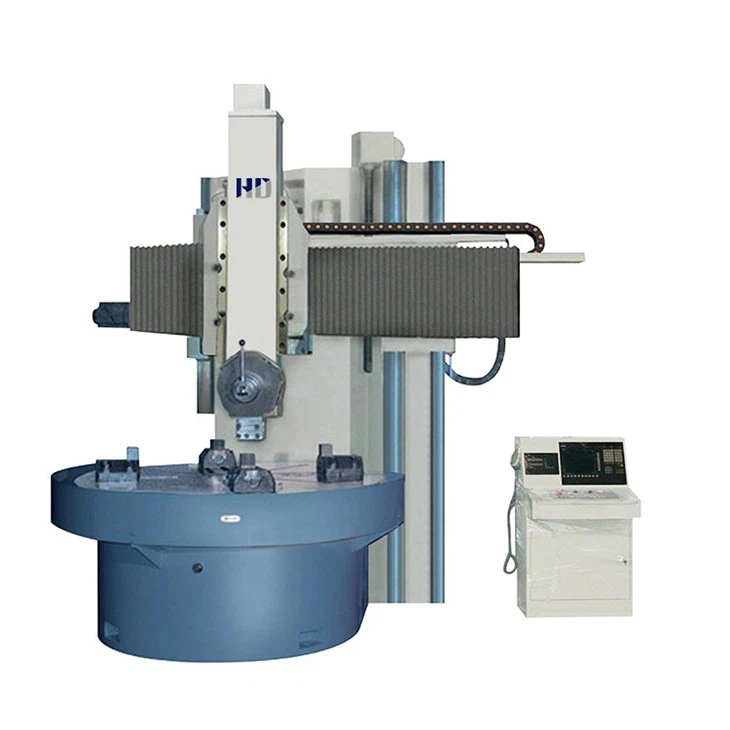

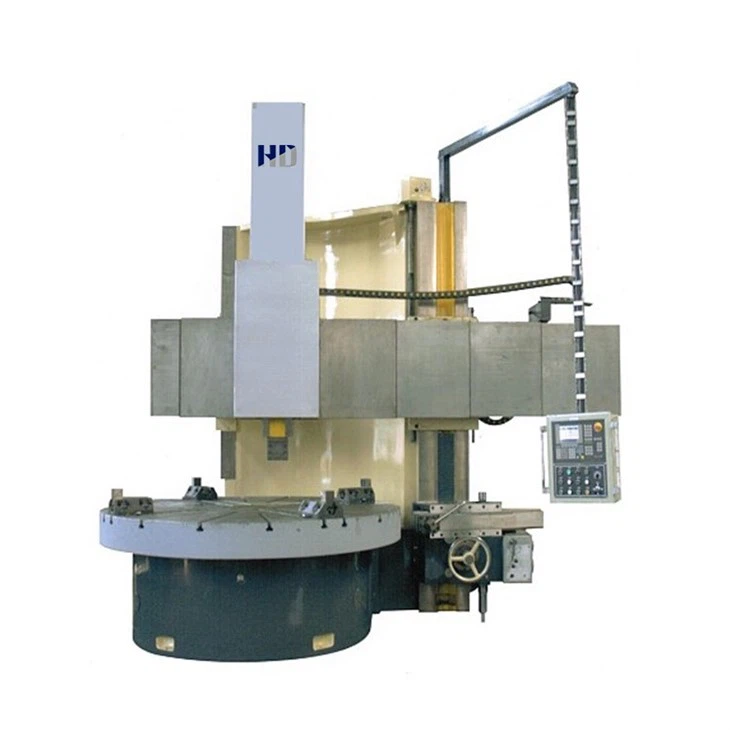

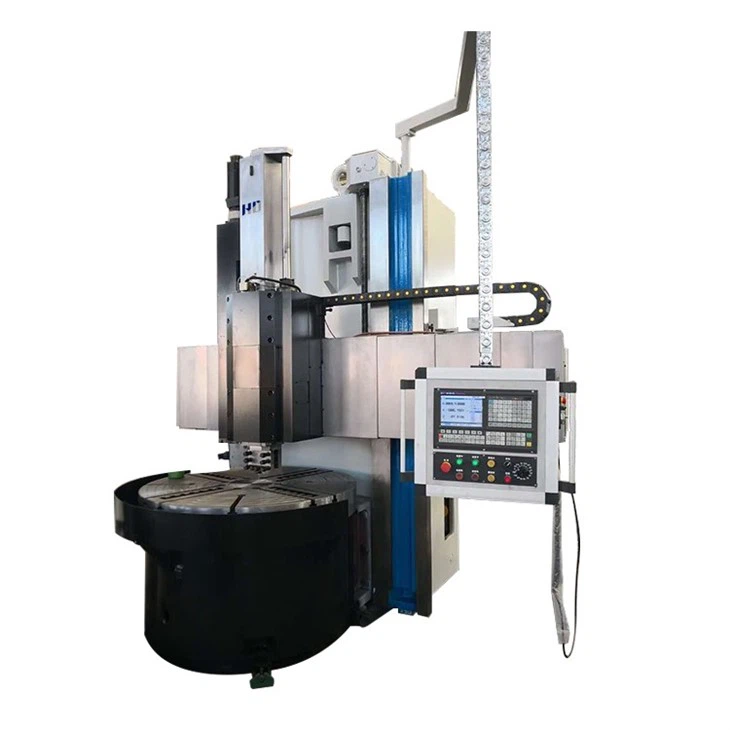

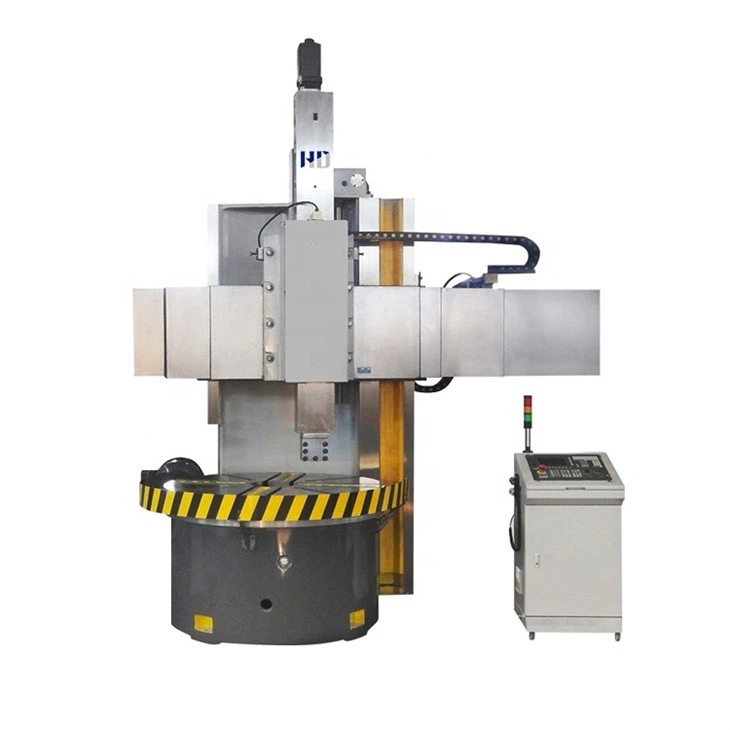

Model CK5112/ CK5116/ CK5120, CK5123/ CK5126 CNC bitta ustunli vertikal stanok qora va rangli metallar va ba'zi metall bo'lmagan materiallarni qattiq qotishma kesgich, yuqori quvvat va yuqori tezlikda po'lat kesgichlar bilan ishlov berish uchun ishlatiladi.

Dasturlar orqali quyidagi ishlov berish tugallanishi mumkin:
1. Silindrsimon sirtni ichki va tashqi tomondan burish
2. Burilish tekis sirt, ichki va tashqi konusning yuzasi va ichki va tashqi pog'onali sirt.
3. Ark kavisli sirtni qayta ishlash, yiv ochish va kesish, chamfer va yumaloq burchak, R pah.

Spetsifikatsiya parametri

Spetsifikatsiya	Birlik	CK5112	CK5116	CK5120	CK5123	CK5126
Maks.kesish diametri	mm	1250	1600	2000	2300	2600
Maksimal kesish balandligi	mm	1000/1200	1000/1400	1250	1350	1600/2000
Maksimal yuklash og'irligi	T	3.2	5	8	8	10
Ish stolining diametri	mm	1000	1400	1800	2000	2250
Ish stolining tezlik diapazoni	rpm	6.3-200	5-160	3.2-100	3.2-100	2-63
Ish stolining qadam diapazoni		4 vitesni qadamsiz o'zgartirish / 2 vitesni qadamsiz almashtirish
Vertikal harakatdan keyingi vertikal vosita	mm	650	800	800	800/1000	800/1000
Gorizontal harakatdan keyingi vertikal asbob	mm	700	1050	1190	1320	1500
Minora tez harakat tezligi	mm/min	2000
Krossbeam sayohati	mm	650/850	650/1050	850	1000	1200/1600
Nurni ko'tarish tezligi	mm/min	440
Ishlov berishning aniqligi		IT7
Joylashuv aniqligi	mm	0.03
Asosiy dvigatel	kVt	22	30	30	30	37
Mashinaning og'irligi	t	8.5/9.5	12.4/18	17	18	24/26
Hajmi (LWH)	mm	236022802800	283026703010	320028003250	321028503300	330040003500

Mahsulot xususiyati

1. Ish stolining suvga chidamli dizayni.

2. SIEMENS CNC boshqaruvi (ixtiyoriy, FANUC va GSK) bilan jihozlangan, CNC avtomatik ishlash rejimidan tashqari. Siz uni an'anaviy mashina kabi qo'lda ishlatishingiz mumkin.

3. Germaniyaning Schneider va boshqa mashhur tovar elektr elementlarini qabul qiling, konditsionerli mustaqil elektr shkafi barqarorlik va xizmat muddatini kafolatlaydi.

4. Tegishli issiqlik bilan ishlov berishdan keyin o'z quyish zavodidan yuqori sifatli quyma. Qattiqlashtirilgan yo'riqnoma (HRC50 dan yuqori). Zo'r uzoq umr va barqaror aniqlik.

5. Muntazam intervallar va hajmli avtomatik markaziy moylash tizimi.

6. Yuqori aniqlik, past shovqin va uzoq umr ko'rishni ta'minlash uchun vites qutisidagi tuproqli viteslar.

7. To'liq aksessuarlar va yaxshi xizmat. O'rnatishdan so'ng darhol ishlab chiqarishni boshlang.

8. Nemis MECANO panel qutisi, elektr asbob minorasi, gidrostatik stol, gidravlik moy uchun sovutish sovutgichi, tarozi bilan yopiq pastadir boshqaruvlari, yarim himoya qopqog'i va chip konveyeri va boshqalar kabi ko'plab variantlar.

Afzallik

Ushbu dastgohning katta to'qimalari yuqori sifatli qatronli qum quyish texnologiyasidan foydalanadi va qo'pol ishlov berishdan so'ng, ichki stressni ilmiy jihatdan bartaraf etish uchun issiqlik qarish bilan ishlov berish amalga oshiriladi; dastgohning toymasin yuzasi plastiklashtiriladi, bu aşınma qarshiligini 5 barobardan ko'proq yaxshilaydi va hidoyat rayining aniqligini oshiradi. Sürgülü o'rindiq mustaqil avtomatik markazlashtirilgan moylash moslamasidan foydalanadi va elektr komponentlar xalqaro mashhur elektr Schneiderdan foydalanadi. Shpindelli rulman D sinfidagi rulmandan foydalanadi.

Ushbu seriyali torna CNC bitta ustunli vertikal torna bo'lib, CNC tizimi tomonidan boshqariladi, asbob posti CNC tomonidan X o'qi va Z o'qlarida boshqariladi va AC servo vosita tomonidan yuqori aniqlikdagi shar vinti orqali alohida boshqariladi. O'chirishdan himoya qilish uchun Z o'qi dvigatelida tormoz mavjud. X o'qi ham, Z o'qi ham yopiq pastadir boshqaruvidir. Asbob ustuni va qo'chqorning yo'riqnomasi yumshoq tasma / qiruvchi bor quyma temirdan foydalanadi, bu hidoyat rayining abraziv qarshiligini, aniqlik barqarorligini yaxshilaydi. Yo'naltiruvchi relsni moylash markazlashtirilgan moylashni qabul qiladi, u avtomatik ravishda va miqdoriy jihatdan moylashi mumkin, bu esa etarlicha va ishonchliroq moylashi mumkin. To'liq yopiq himoya, zanglamaydigan qopqoq tashqi ko'rinishni chiroyli va toza qiladi.

Asosiy transmissiya asosiy vosita tomonidan tortiladi, ishchi stol vites qutisi uzatmasini qabul qiladi. Shlangi bosim tormozlaydi va vitesni o'zgartiradi. Ish stolining asosiy shpindelida yuqori aniqlikdagi ikki chiziqli silindrsimon rulman mavjud, ichki halqa radial bo'shliqni sozlash uchun konusga ega, bu asosiy milning yuqori aylanish tezligida barqaror ishlashini ta'minlaydi. Asosiy uzatish mexanizmi bosimli moy bilan yog'lanishi mumkin. O'tkazgichni gidravlik moy idishi orqali tutqich orqali kattalashtirish va xanjarni surish, ko'ndalang to'sinni vertikal ustunlarga mahkam yopishishini ta'minlash, xanjarni bo'shatish, to'sin ko'tarilishi va tushishi dvigatelini ishga tushirish mumkin. mos ishlov berish holatiga ishga tushiriladi. Barcha turdagi ma'lumotlar ko'rsatmalari va ma'lumotlar LCD displeyda ko'rsatilishi mumkin.
