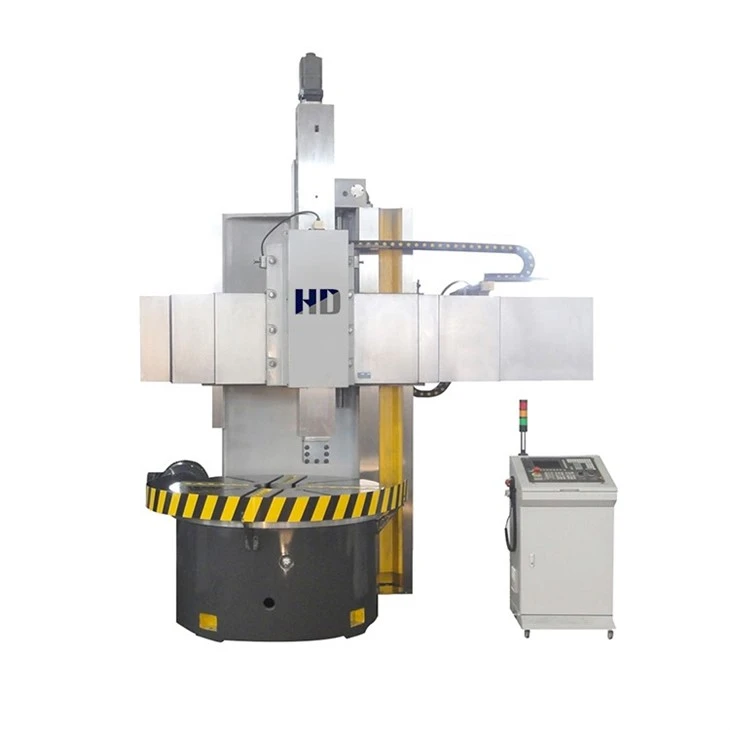

Model C5112/C5116/C5120/C5123/C5126 Yagona ustunli vertikal torna tezyurar po'lat kesgichlar, karbid kesgichlar va turli xil yuqori samarali asboblar bilan foydalanish uchun javob beradi. Ichki va tashqi silindrsimon sirtlarda, konusning yuzalarida, so'nggi yuzlarida, yiv ochishda va boshqalarda qo'pol va tugatish ishlarini bajarishga qodir.

Spetsifikatsiya parametri

Spetsifikatsiya		Birlik	C5112	C5116	C5120	C5123	C5126
Vertikal asbob ustunining maksimal kesish diametri		mm	1250	1600	2000	2300	2600
Yon asbob ustunining maksimal kesish diametri		mm	1100	1400	1800	2000	2400
Maksimal kesish balandligi		mm	1000	1000/1400	1250	1350	1600
Ish stoli	diametri	mm	1000	1400	1800	2000	2250
	maks. yuklash	t	3.2	5	8	8	10
	tezlik diapazoni	d/soat	6.3-200	5-160	3.2-100	3.2-100	2-63
	qadam oralig'i	qadam	16	16	16	16	16
	maks. moment	kn. m	17.5	25	25	25	35
Vertikal asboblar posti	oziqlantirish oralig'i	mm% 2fmin	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	oziqlantirish bosqichlari	qadam	12	12	12	12	12
	kesish kuchi	kn	20	25	25	25	25
	vertikal sayohat	mm	650	800/1000	800/1000	800/1000	1000
	gorizontal sayohat	mm	700	915	1200	1300	1500
	burilish burchagi	daraja	±30	±30	±30	±30	±30
Yon asbob posti	ozuqa diapazoni	mm% 2fmin	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
	kesish kuchi	kn	20	20	20	20	20
	vertikal sayohat	mm	900	900	900	900	900
	gorizontal sayohat	mm	630	630	630	630	630
Vertikal (yon) minora tez harakat tezligi		m% 2fmin	1.8	1.8	1.55	1.55	1.55
Ko'ndalang nurli sayohat		mm	650	650/1050	850	1050	1250
Nurni ko'tarish tezligi		mm% 2fmin	350	350	350	350	320
Asboblar paneli bo'limi o'lchami		mm	30*40	30*40	40*40	40*40	40*40
Dvigatel quvvatini oziqlantirish		kVt	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8	1.3/1.8
Asosiy dvigatel		kVt	22	30	30	30	37
Mashinaning og'irligi		t	8.5	12.4/14.8	17	18	26/28
Umumiy o'lcham (L * W * H)		mm	23602280 2800	28302670 3010	32002800 3250	32102850 3300	33004000 3500

Mahsulot xususiyati

C51 seriyali bir ustunli vertikal stanok ilg'or zamonaviy dizayn va ishlab chiqarish texnologiyasini o'z ichiga oladi. U SAPR optimallashtirish usullaridan foydalangan holda ishlab chiqilgan, eng yangi milliy aniqlik va zavod qat'iylik standartlariga amal qiladi va mahalliy va xalqaro manbalardan ilg'or funktsional komponentlarni birlashtiradi.

Ushbu dizayn kuchli kesish ko'rsatkichlari, yuqori ish stolining yuk ko'tarish qobiliyati va ajoyib dinamik va statik qat'iylikni ta'minlaydi. Mashina xavfsiz va ishonchli ishlashini, uzoq xizmat muddatini va yuqori ishlov berish samaradorligini ta'minlaydi, bu uni talabchan ilovalar uchun ideal yuqori texnologiyali mexatronik mahsulotga aylantiradi.

Asbob postining asosiy xususiyatlari
Vertikal asboblar ustuni uch qatlamli tuzilishga ega bo'lib, quyidagilardan iborat:

Nurli slayd
Aylanuvchi slayd
Rama
Ko'ndalang toymasin o'rindiq va aylanuvchi toymasin o'rindiq yuqori quvvatli, past kuchlanishli quyma temirdan, qo'chqor esa egiluvchan temirdan yasalgan. Asbob ustunining toymasin hidoyat yuzasi nozik qirib tashlangan va yumshoq yo'naltiruvchi kamar bilan qoplangan. Bundan tashqari, barcha bilyali vintli qo'llab-quvvatlovchi rulmanlar kombinatsiyalangan rulmanlar bo'lib, aniqlik, chidamlilik va silliq ishlashni ta'minlaydi.
